F8是基于工業級4G全網通（移動、聯通、電信）模塊開發農機定位終端，工作電壓為9V~90V。支持北斗、AGPS、基站,WIFI等多種定位功能，定位精確；具備CAN接口，ACC檢測,遠程斷油斷電， SOS報警（預留）、遠程無線升級等功能。防水達到IP67。支持大田協議和私有協議，可以滿足農機購置補貼三合一項目和國四階段農業機械遠程監控技術要求，是一款面向各農機生產企業的實時監控車載定位終端。
農機監控，車載等
序號 | 名稱 | 數量 | 單位 |
|
1 | 主機 | 1 | 臺 | 標配 |
2 | 說明書 | 1 | 本 | 標配 |
3 | 線材 | 1 | 條 | 標配 |
4 | 包裝盒 | 1 | 個 | 標配 |
5 | 螺絲 | 2 | 個 | 標配 |
序號 | 項目 | 參數值 | 備注 |
1 | 工作電壓 | DC 9V~90V |
|
2 | 工作電流 | 平均電流<60mA（DC12V） 省電電流<1mA |
|
3 | 規格尺寸及凈重 | 112 mm x 58 mm x 27 mm（長x寬x高）120g |
|
4 | 工作頻段 | LTE-TDD:B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 |
|
5 | 通信網絡 | TDD,FDD, GPRS |
|
6 | 通訊方式 | TCP（大田協議，JT808，GT06等） |
|
7 | 定位方式 | BD，基站，WIFI,AGPS |
|
8 | 定位時間 | 冷啟動：35S（最優）； 熱啟動：1S（最優） |
|
9 | 定位精度 | <5m |
|
10 | 工作溫度 | -25℃ ~ +75℃ |
|
11 | 上網天線 | 內置 |
|
12 | 定位天線 | 內置 |
|
13 | 貯存溫度 | -40℃ ~ +85℃ |
|
14 | IP防護等級 | IP67 |
|
15 | 外部接口 | 1路232； 1路485； 1路CAN； | 有些版本才有 |
16 | 內置電池 | 70mAH，3.7V，聚合物鋰電池 | 選配 |
? 4G內置天線全網通，高集成度設計
? 實時定位追蹤 、軌跡回放
? FDD/TDD/ SMS（短信查詢通知）遠程監控
? 斷電報警 、超速報警 、位移報警
? 震動報警 、圍欄報警
? ACC,SOS檢測；
? 盲區補報 、彎道補償
? 北斗+LBS+WIIF三重定位
? AGPS加速度定位
? 可擴展性強，232,485,can;
內容 | 功能 | 說明 |
工況功能 | 工況采集 | 通過CAN采集 J1939 車速，大氣壓力，柴油機實際扭矩百分比，摩擦扭矩， 柴油機轉速，柴油機燃料流量， SCR上游NOX， SCR下游NOX ，反應劑余量，進氣量，SCR入口溫度溫度，SCR出口溫度，DPF壓差，柴油機冷卻液溫度，油箱液位，實際的EGR閥開度，設定的EGR閥開度。 |
定位功能 | 4G全網通 | 4G網絡，最快可1秒傳輸。 |
定時跟蹤 | 按照設置的間隔時間回傳經緯度等定位信息。 | |
電源檢測 | 可以實時讀取電瓶電壓 | |
ACC檢測 | 能檢測ACC狀態 | |
超速報警 | 當駕車超速時，定位器會向您手機發送報警 | |
震動報警 | 內置震動感應器，車輛發生連續震動，設備立即發送報警提示 | |
電子圍欄 | 汽車行駛范圍超出規定好的區域，將會向平臺發送報警信息 | |
歷史軌跡 | 可回放180天的行車軌跡，回放當時車速，方向停留時間等內容 | |
街景地圖 | 360度無死角高清地圖 | |
車隊管理 | 1臺手機可以管理多臺設備，或1個設備多個手機管理 |
指示燈說明
1. 紅燈 | 常亮：表示主電供電 |
2. 藍燈 | 閃爍：表示連上網; 常亮：表示沒連網。 |
3. 黃燈 | 閃爍：表示定位； 常亮：表示沒定位。 |
SIM卡安裝
打開終端外殼，將準備好的micro-sim卡插到SIM卡座中，之后確認SIM卡扣扣到位。請提前確保SIM卡已經開通網絡功能。

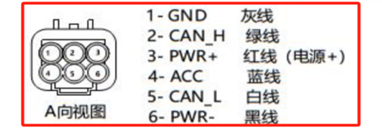

車輛接線
根據不同項目配置不同接口
下圖是農機項目常用一種；
默認版本4線
紅線連接到車輛電源正極+
黑線與車輛電源負連接
黃線連接到燃料泵或電控制線
綠線/橙色與ACC點火線連接
安裝位置
為避免竊賊破壞，終端選位應盡量隱蔽，建議如下：
１.前擋風玻璃下方裝飾板內隱藏處；
前儀表盤（表皮為非金屬材質）周圍隱藏處；
后擋風玻璃下方飾板下；
２.避免與發射源放在一起，如倒車雷達，防盜器及其他車載通訊終端；
３.終端內置有上網天線和北斗天線，安裝時應確保北斗接收面朝上（朝天空），且上方無金屬物遮擋。（一般殼正面或有信號指示燈的為北斗接收面）
注意：如擋風玻璃粘貼有金屬隔熱層或加熱層，將降低北斗接收信號，造成北斗工作失常，請更換終端安裝位置。
本產品顯示黃燈和藍燈閃爍為正常上線定位，如出現常亮情況請按如下步驟分析排查故障。
故障現象 | 故障分析 | 處理方法 |
黃燈常亮 | 判斷下是否在北斗信號不良的地區使用終端，如高樓附近或地下停車場 | 將車輛行駛至信號良好的位置使用終端 |
判斷車輛前擋風玻璃是否有貼金屬隔熱膜影響信號接收 | 如果有貼膜，將設備換到其他車輛上測試是否藍燈閃爍，如在其他無膜車輛上進行測試沒問題，則是該車輛貼膜引起的 | |
判斷車上或者周邊是否存在屏蔽器或者信號干擾器 | 如存在屏蔽器或者干擾源，將屏蔽器或者干擾源去除嘗試重新安裝 | |
藍燈常亮 | 判斷SIM卡是否安裝好 | 檢查SIM卡是否安裝到位 |
判斷SIM卡金屬面是否有污物或者接觸不良 | 用干凈的布擦拭金屬芯片面或者反復插拔卡幾次 | |
判斷SIM卡狀態是否正常 | 通過SIM卡查詢平臺查詢卡的狀態是否正常 | |
判斷車輛是否處于無移動網網絡的地方如地下停車場 | 請將車輛行駛至網絡信號好的地方嘗試重新安裝 | |
判斷服務器后臺是否正常 | 詢問后臺管理平臺服務器是否程正常 | |
判斷車上或者周邊是否存在屏蔽器或者信號干擾器 | 如存在屏蔽器或者干擾源，將屏蔽器或者干擾源去除嘗試重新 |
設置IP | 指令：adminip+密碼+空格+IP+空格+端口 示例：adminip123456 61.183.231.150 9000 | 注：更改IP和端口，30秒后設備自動重啟。 |
設置APN | 指令：apn+密碼+空格+APN+空格+用戶名+空格+密碼 示例：apn123456 tim.br tim tim apn123456 CMIOT apn123456 cmmtm apn123456 //清掉 | 注：指令后面沒有用戶名和密碼可以不用加，只需加APN的名稱即可。指令后不加APN即清掉之前的APN |
查詢參數 | 指令：check+密碼 示例：check123456 |
|
完成以上參數設置之后，終端就可以連接到客戶服務器上通過手機查看設備的連接狀態，查詢設備連接正常，定位正常則完成安裝調試。
1. 電子類產品請注意防水。
2. 安裝前請先插入SIM卡，確保SIM卡沒有設置密碼，否則設備無法正常工作。
3. 終端設備上的USB口為工廠測試專用，非設備充電口，請勿用以充電或其他用途。
4. 安裝位置上方必須是沒有電磁波吸收的物質（如金屬、防爆隔熱膜）遮擋的地方。
5. 切勿將設備接觸液體，或是濕手操作。
6. 請勿將設備投入火中
7. 當車輛處于地下停車場、隧道或車庫時，將會影響定位信號。并可能出現通訊網絡信號盲區導致設備無法監控；當車輛駛出以上區域后，設備將自動恢復正常工作。
8. 遇到異常情況，請不要自行修理。因連接非原裝附件或拔掉各部件之間的連接造成的損壞，廠商不承擔責任。
9. 本產品是安全駕駛輔助產品，任何因故障、信息丟失導致的損失與本公司無關。
10. 本產品以通過國際CE認證，但是因為車內電磁環境復雜，本產品有可能在某些車型內會和車內電氣設備出現電磁干擾。
11. 車輛行駛時，請勿安裝或操作本產品。
1．本產品自安裝之日起，享受一年保修服務。保修期內屬非人為因素或產品質量造成的設備損壞，請及時與代理商聯系。
2．對客戶私自拆動或不可抗力（如洪水，車輛事故）造成的損壞不予維修。
3．保修期滿后，由于使用造成的產品損壞、故障，但需要收取維修材料成本費。
4．免費為客戶提供產品的購買、使用、安裝等咨詢及技術服務。
